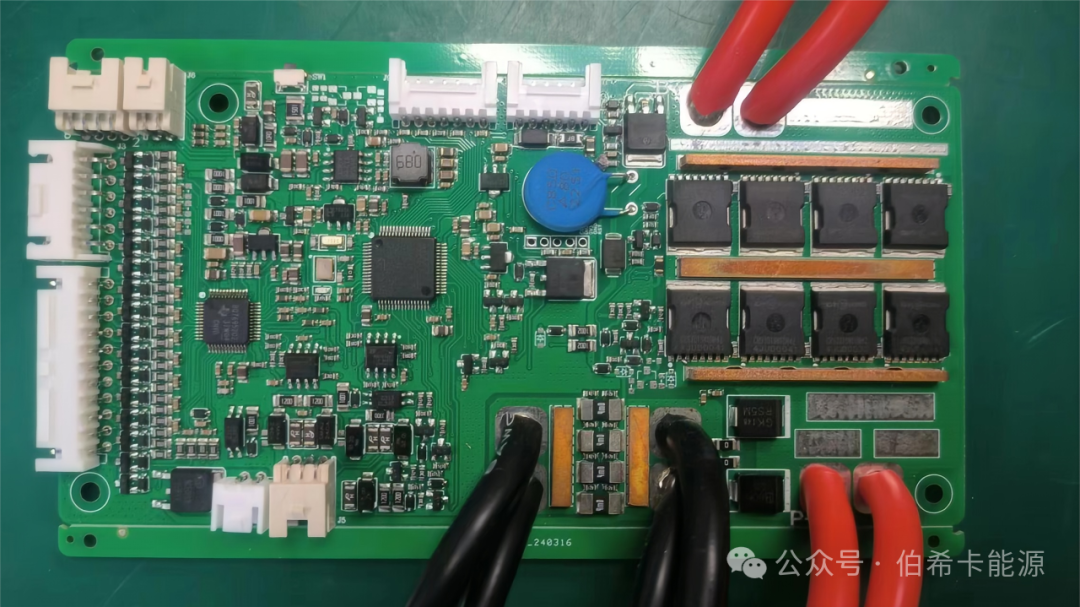

产品概述

13-16S通用智能BMS保护板专为48-60V锂电池设计，适用于三元锂、锰酸锂、磷酸铁锂和钛酸锂电芯。采用更安全的高边（控正）驱动方案，借鉴汽车BMS架构，提供多重安全保护，有效提升锂电池产品的使用安全性。支持RS485、UART和CAN通讯，满足用户各种通信应用需求。除了常规通信握手机制，BMS与充电器还可采用专利技术的“单线自锁线与识别控制技术”进行通信握手，在保障充电过程安全可靠的前提下降低成本。可选配蓝牙模块，通过手机小程序查看和设置电池各项信息及参数。另外，通过选配GPS模块可实现基于LBS基站、北斗、GPS等的多重精准定位，支持远程断电和实时监测电压、充放电流、电芯等数据。

产品主要特点

支持13-16串电池系统管理；

支持3路电芯、2路均衡电阻、1路预放MOS和1路充放电MOS温度监测；

支持单线串口通信、RS485通信、CAN通信；

支持上位机读取电池信息、运行日志信息、BMS参数配置、IAP升级固件；

支持过压、欠压、过流、短路、高低温、电芯故障、断线故障、硬件故障等异常保护；

支持充放电过程中的SOC精确计量，SOH健康状态评估。

支持通信唤醒、RTC时钟唤醒；

支持充电机/负载的接入/移除监测；

支持预放/防打火管理，支持加外接加热片（实现低温环境下给电芯加热）；

支持电芯智能均衡管理；

支持多种工作模式，降低静态功耗；

支持LED电量及故障状态指示功能；

本产品可以选配蓝牙模块，经由微信小程序人机交互进行参数配置和数据监控。

本产品可以选配4G GPS通讯模块，即可将电池包监控信息上传监控后台，对电池信息进行远程监控。

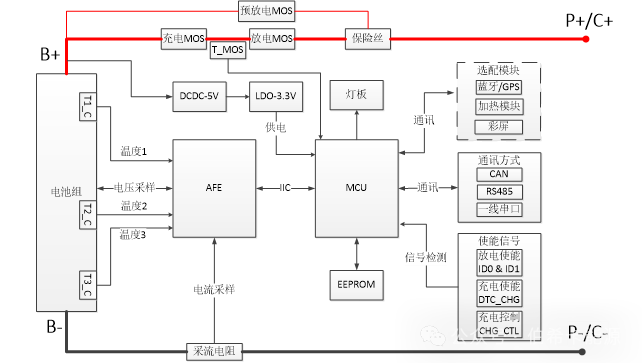

电 气 框 图

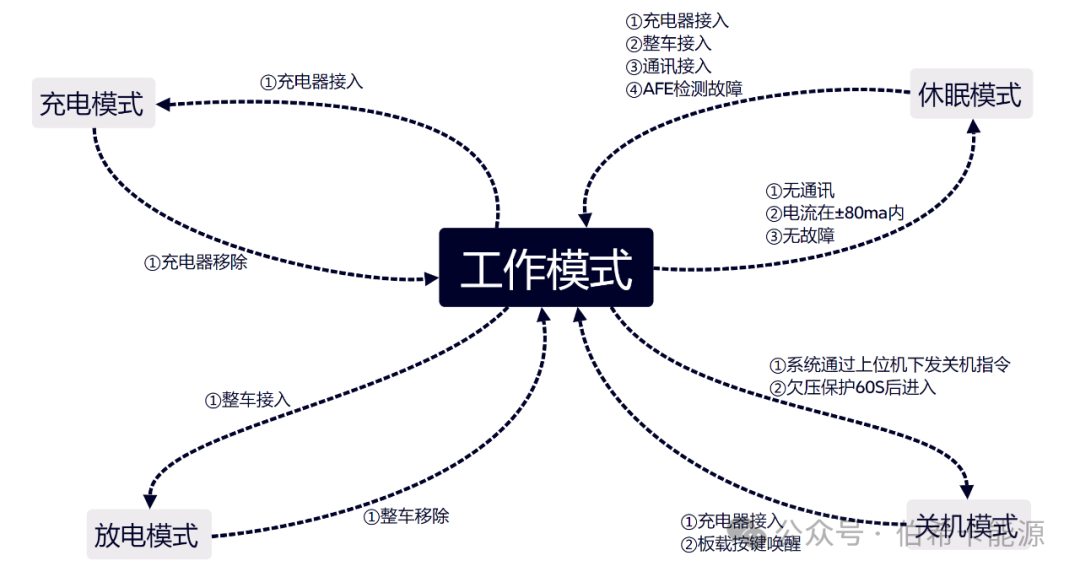

运行模式转换

注意事项

1）本产品最大支持16S电池组，支持多个电池包串联使用；

2）装配时，电路板不要接触到电芯表面，以免出现短路；确保装配要牢固可靠；

3）电源线、采集线不可接错或接反，以免损坏电路板；

4）不同厂家的排线不通用，请确保使用我们公司配套排线；

5）使用过程中要注意防静电、防潮、防水等；

6）使用过程中请遵循设计参数及使用条件，否则有可能损坏BMS和电池组；

若电池包长期存储，建议不超过2个月定期对电池包至少进行一次充电。
