产品概述

16~20S 系列是针对电动车领域开发的新一代智能电池管理系统。该系统采用 32 位处理器

高精度模拟前端采样芯片、进口电源管理芯片，保证系统安全稳定运行。支持三元、磷酸铁

锂等电池类型，具有体积小、功能多、功耗低、功率大等特点。

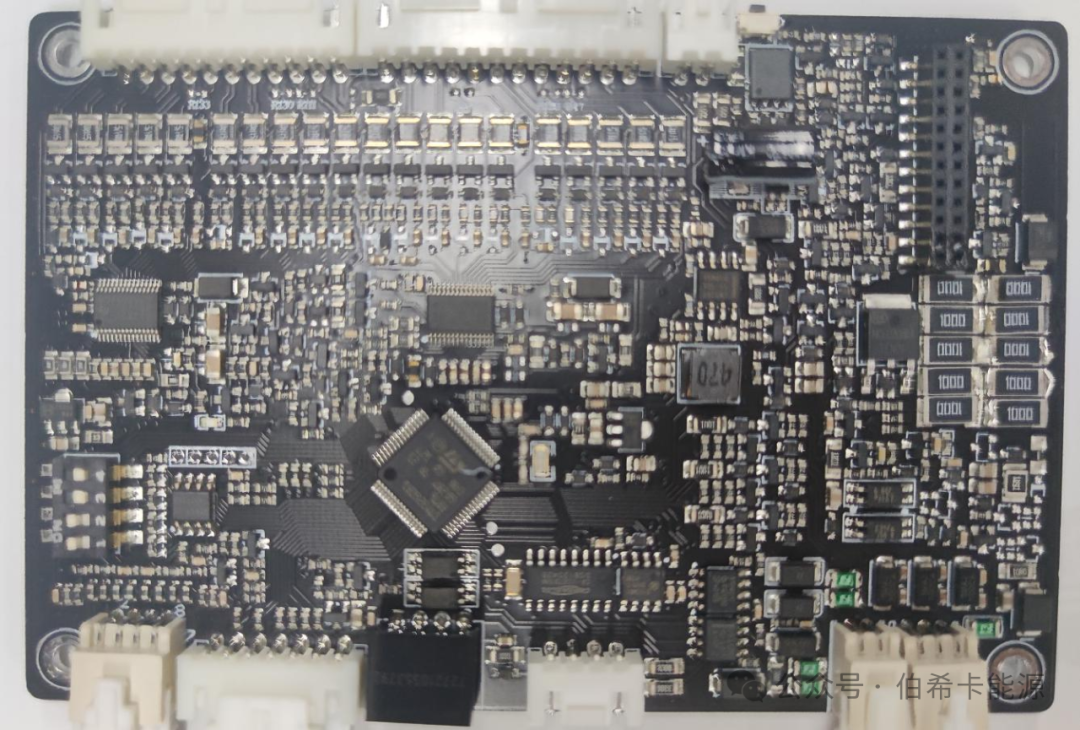

控制板

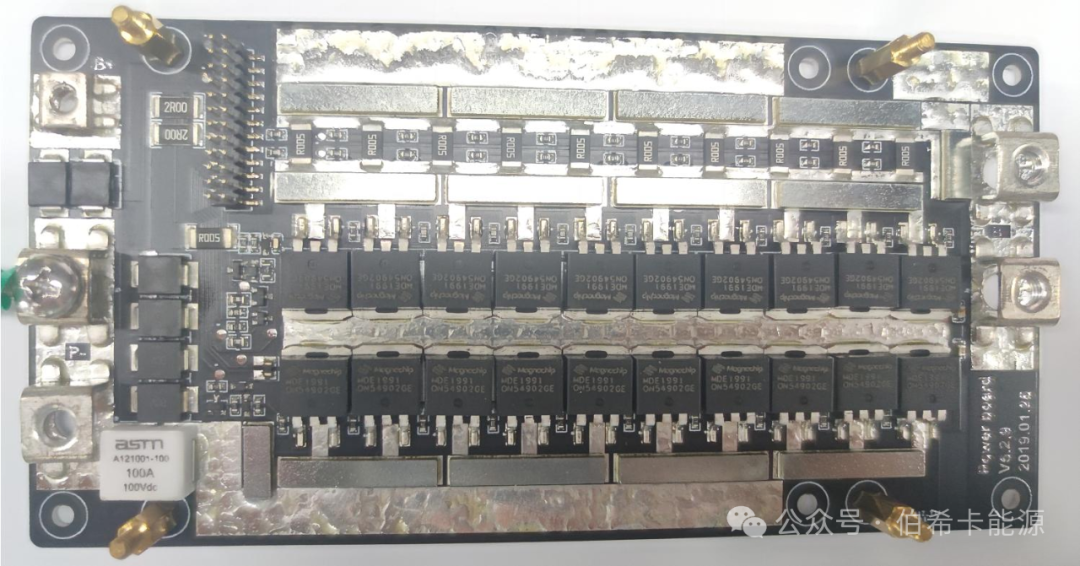

功率板

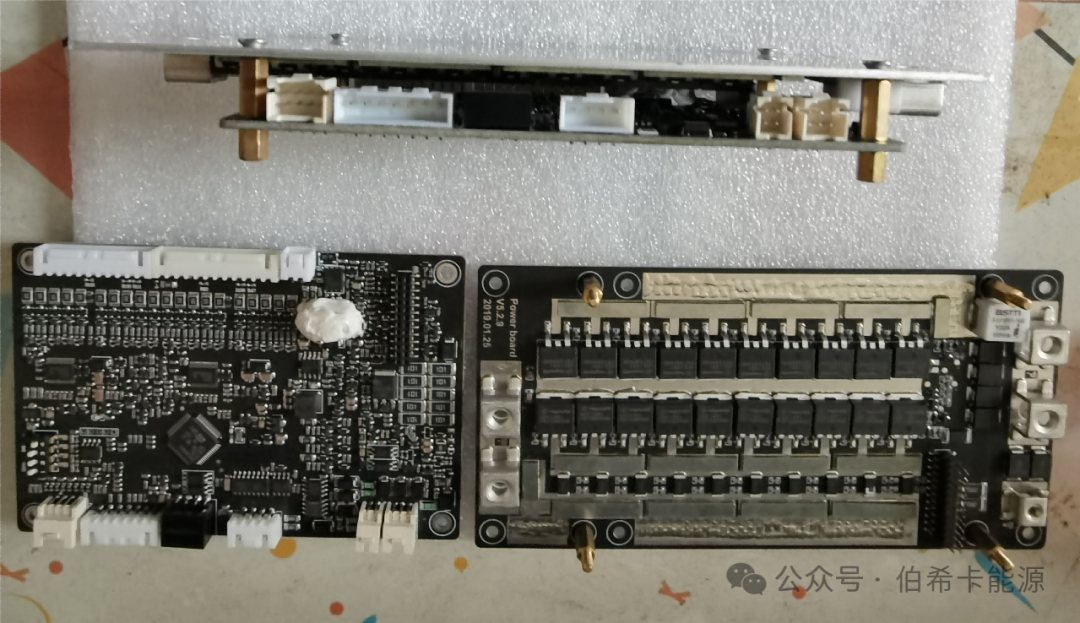

产品效果图

功能特色

支持 16-20 串电池系统管理；

支持 4 路电芯、2 路均衡电阻、1 路预放 MOS 和 1 路充放电 MOS 温度监测；

支持预放/防打火管理；

支持加热管理；

支持欠压、过压、低温、高温、过流、失效和短路保护；

支持充电机/负载接入/移除监测；

支持通信唤醒、RTC 时钟唤醒；

支持 TTL 通信、RS485 通信、CAN 通信；

支持蓝牙无线通信；

支持电芯均衡管理；

支持高精度 SOC、SOH 估算；

支持多种工作模式，降低静态功耗；

支持上位机读取电池信息、运行日志、BMS 参数配置、IAP 升级固件。

支持 LED 电量及故障状态指示功能

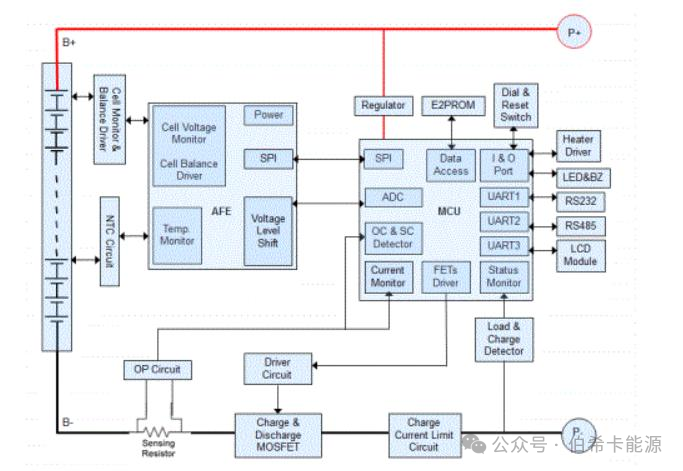

功能框图
